界面介绍
- 编辑:对软件里的各种参数进行设置和编辑
- 保存:当软件的设置或者有其他的改动时候，点击这个按钮保 存修改的值
- 操作者:使用这个按钮改变你的操作者身份，以获得对应的权限
- 打印:使用这个按钮打印当前的页面。
- 另存:使用这个按钮将软件里已保存的数据转换文本格式。
- 产品:产品模式为测量状态，当软件启动时，将会运行这个模式。
- 清零:在这个界面进行清零和校准操作。

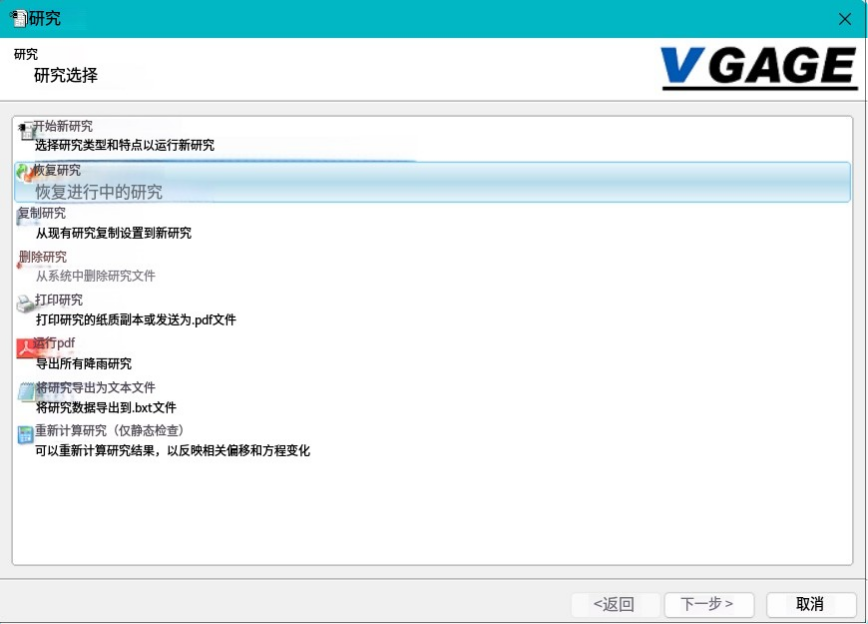

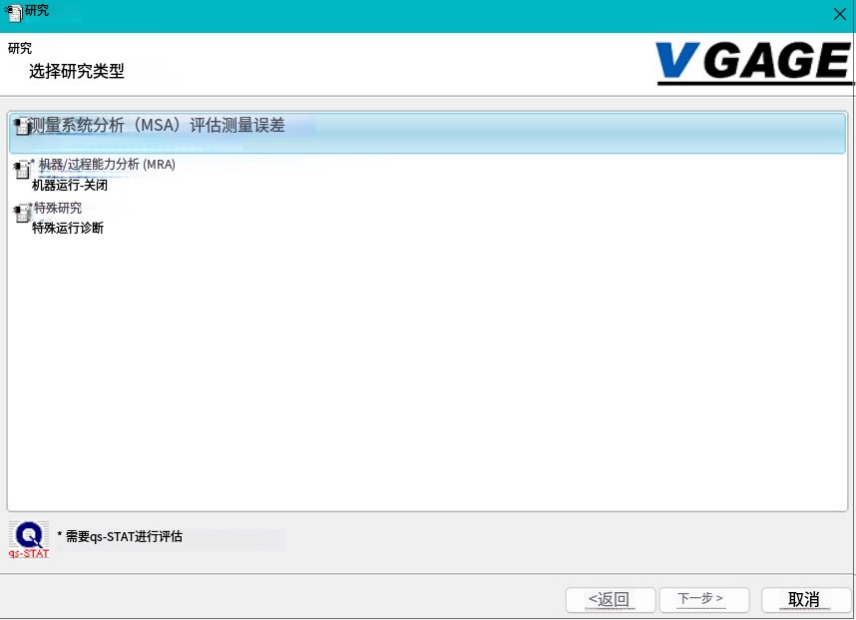

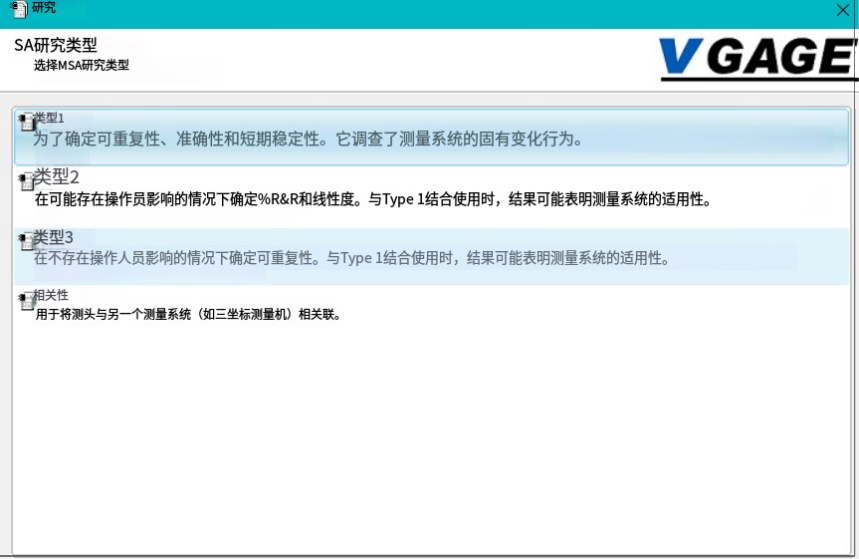

- 研究:对整个测量机进行研究，以判断整个系统的准确性，在这
个模式下可以进行 MSA 的操作。 - 手动，在这个模式下对测头进行调整设置，显示 IO 口等
编辑页面
Parts：零件信息
在这里如果客户需要更改零件的名称可以使用这个功能，后面的部分是软件。

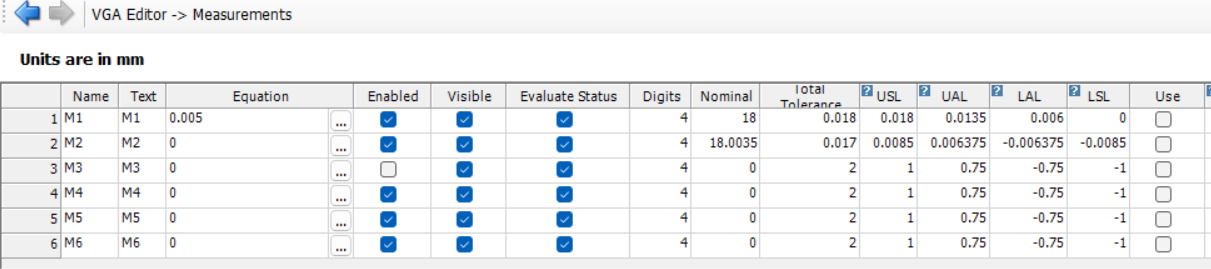

Measurements：测量设置
- name：名称，不需要设置。
- text：测量参数名称，如果需要修改可以在这里修改
- enable：如果你想删除测量参数，只要在这个选项里去掉对应参数的
勾就可以 - visible：隐藏，如果你想隐藏某个测量参数，只要在这个选项里去掉对应参数的勾就可以
- evaluate status：评价方法
- digits：显示位数，如果你想更改测量参数显示的位数则修改这里，“3”表示为显示测量参数的值为小数点后 3 位。
- Nominal：名义值，在这里设置被测参数的名义值。
- Total tolerance：公差带，设置被测参数的公差带。
- Usl，ual，lal，lsl，设置各控制线上超差、上预警、下预警、下超差。
- correlation offset ：测量偏移量，如果你需要对工件的测量值设置偏移量，则在这里设置。
- master offset：校准偏移量。
Tool comps 工具补偿
本工具无需设置工具补偿

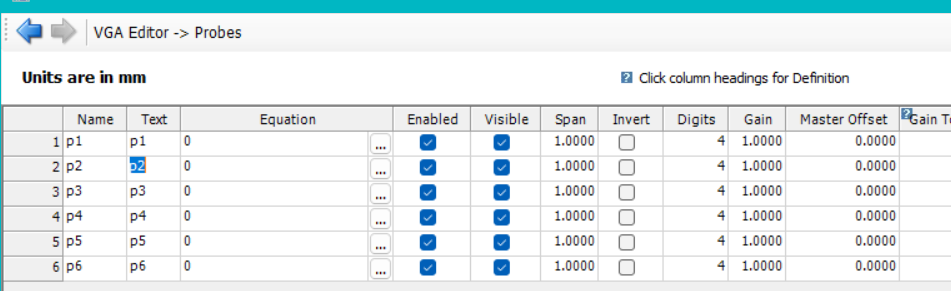

Probes：测头设置
- name 测头名称
- text 测头显示的值

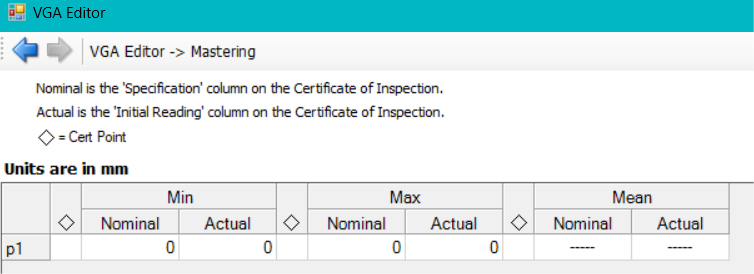

Mastering：校准设置
本 SPC 站是大小值校准，所以需要开放 MIN,MAX 设置。
- nominal：名义值对应校准件的名义值
- Actual：实测值，对应校准件的实测值

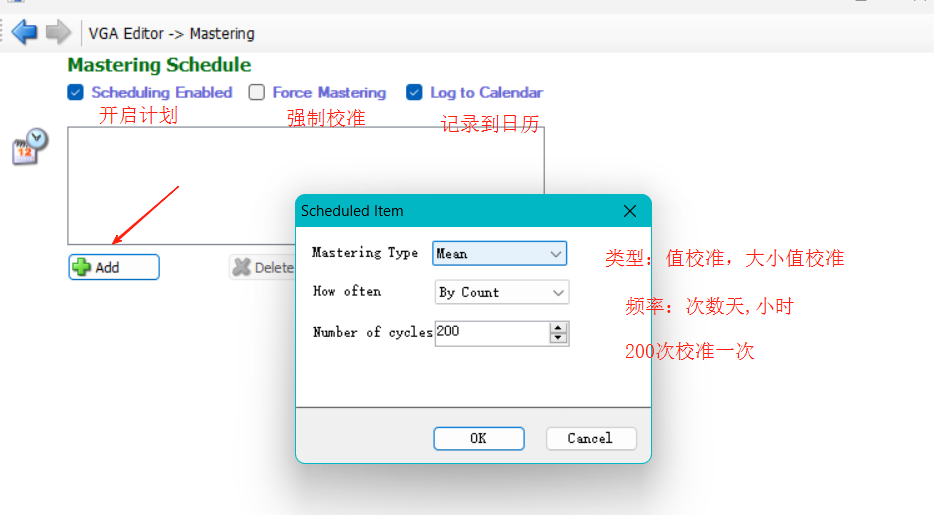

自动校准
点击配置掌握计划

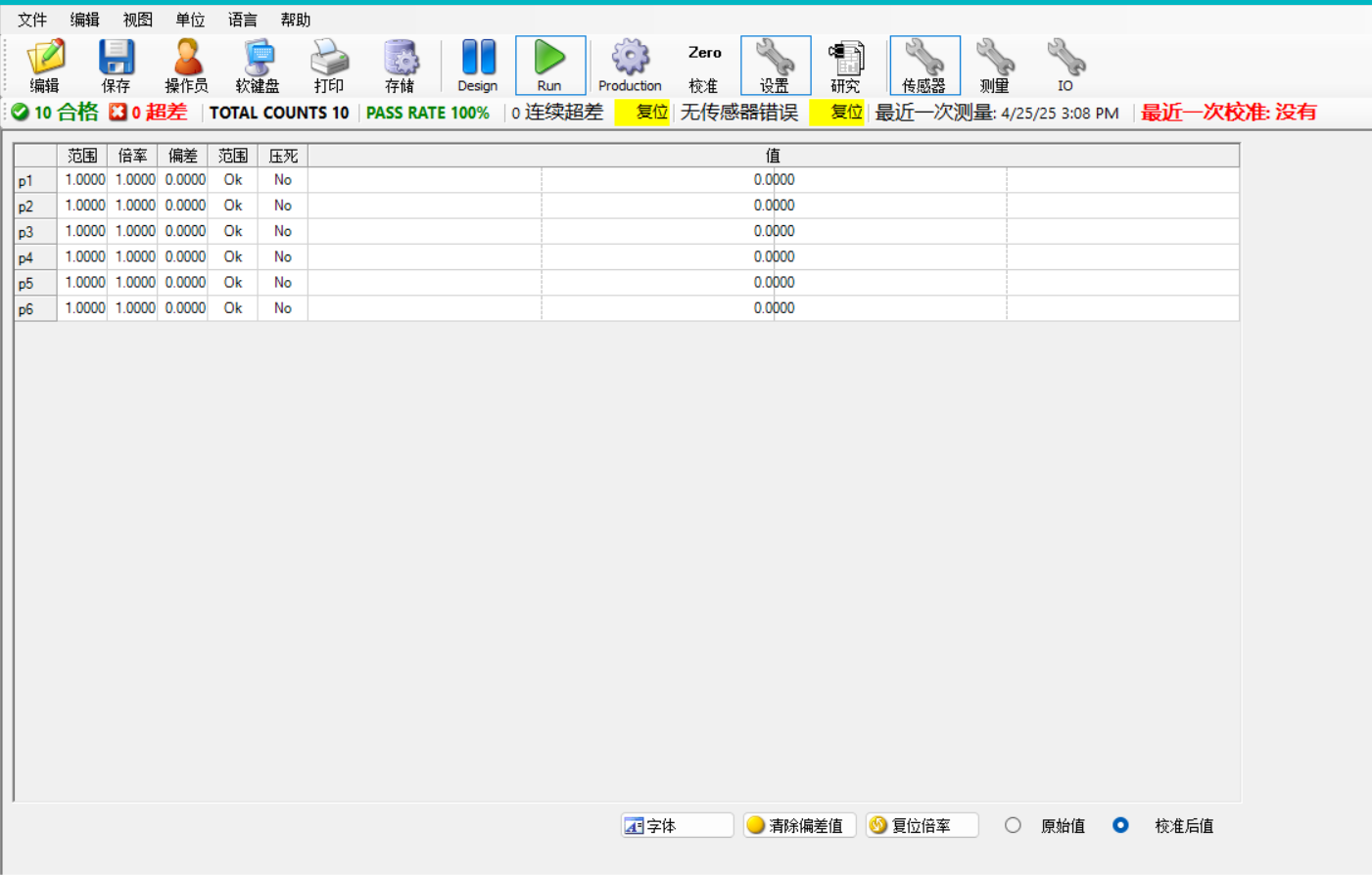

校准页面
在这里对气电塞规信息进行判断，这里的光柱是实时显示的。
测头界面下方按钮含义：
- clear offsets ：清空测头校准后的偏移量
- reset gains：重置校准后的倍率。
- 原始数据：为传感器未校准的值。
- 测量值：为校准后的值
fixture：夹具
本测量机不提供其他夹具，不需要设置

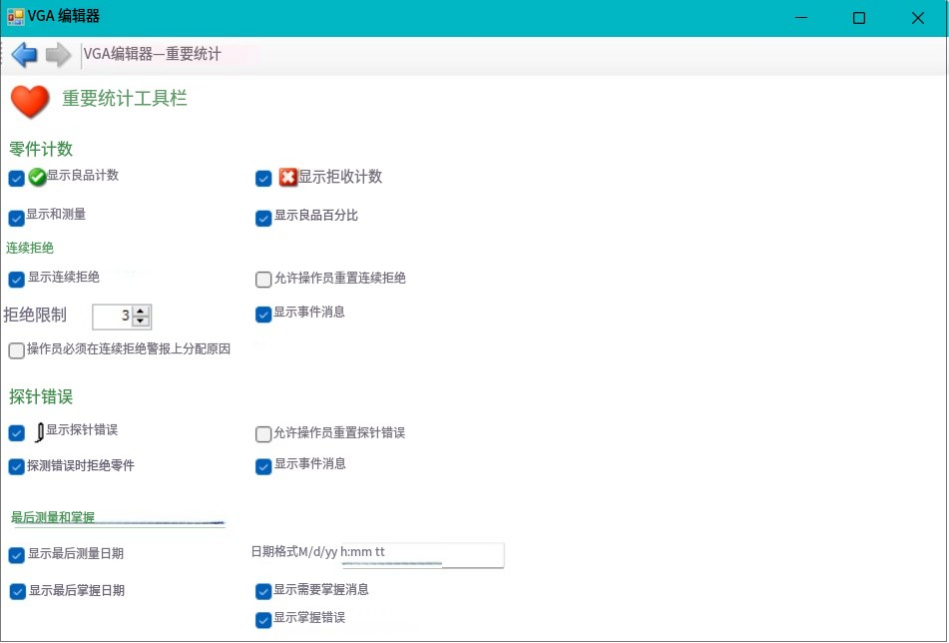

vital stats toolbar

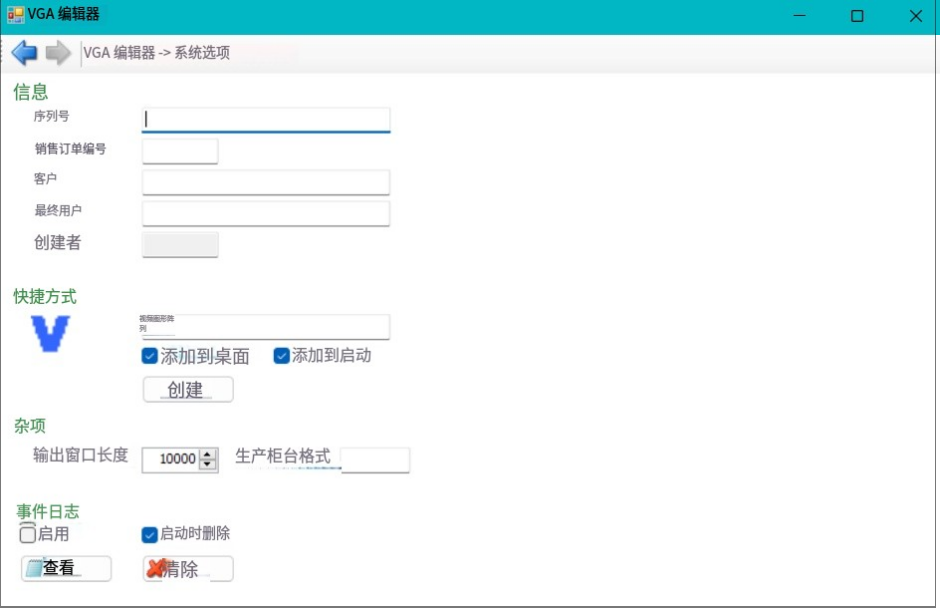

System options 系统设置
对应的各种系统信息，包括订货号，最终用户的填写，如需要修改则在这里修改。
shortcuts：下面两个选项分别是
Add to desktop（添加快捷方式到桌面），
Add to startup folder （设置开机自启动）。

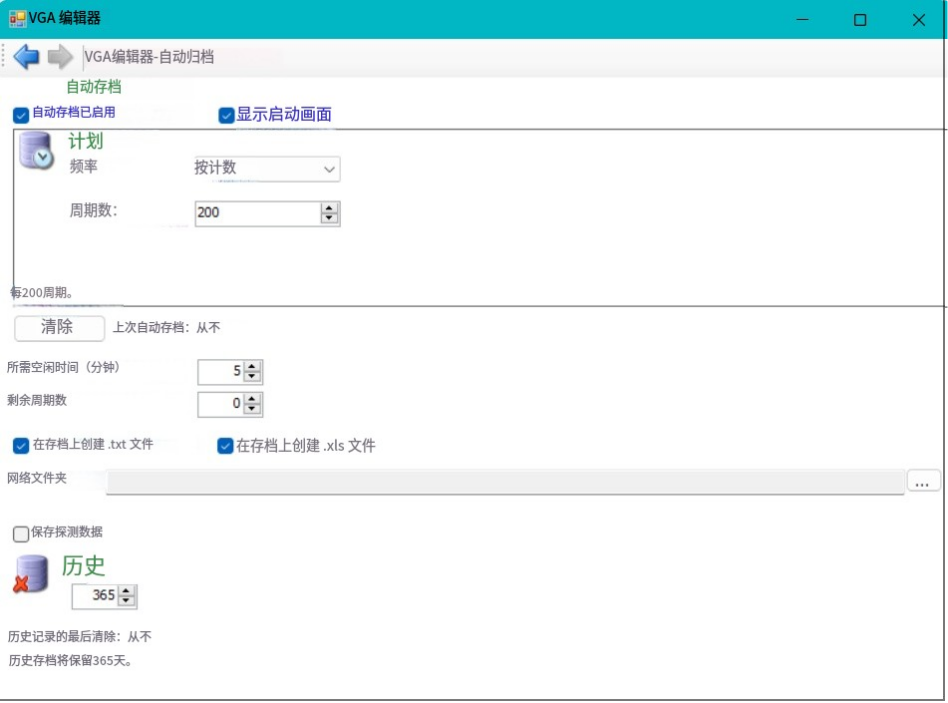

Auto-archive：自动保存
自动存档，在下面打钩后，将根据下面设定到达要求就 开始自动存档。以下部分表示为每测量 200 件将生成一个 txt 文档。最小时间 5 分钟可以生成一个文档，软件中数据保存 365 天（非已生成 txt 文档部分）

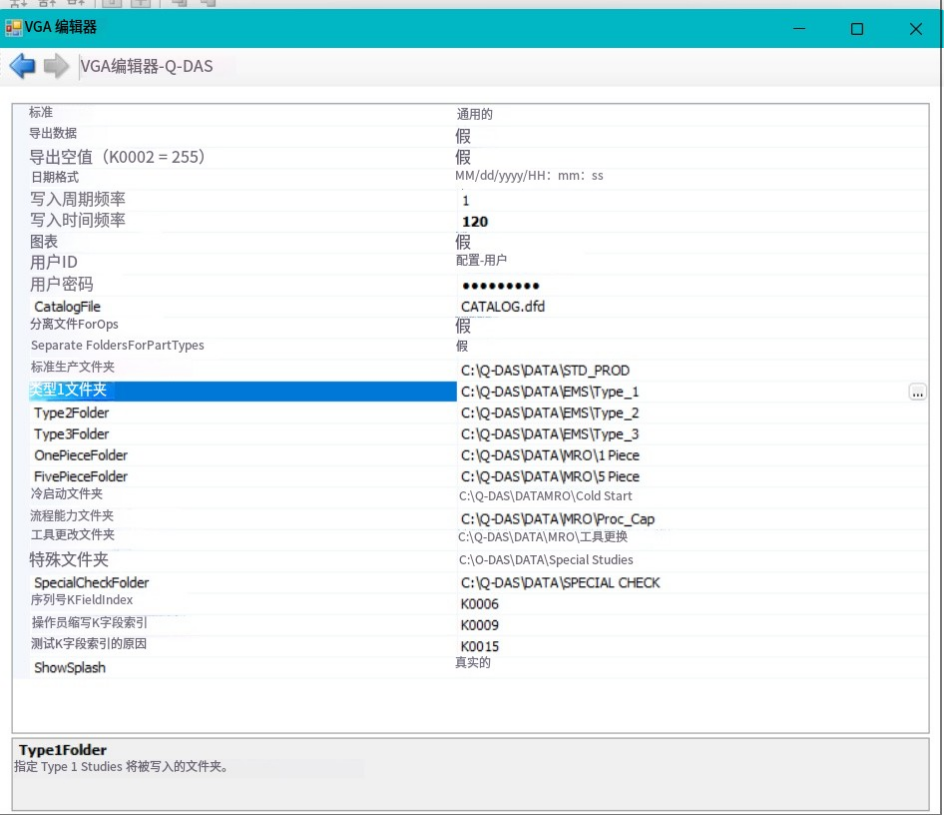

Q-DAS 部分统计信息
