硬件条件
- 笔记本电脑
- PC电脑
- HMI（人机)
- TP-LINK 二手路由(20块)
一、原始有线连接方式
在此连接模式下，各设备通过有线方式直接组网，具体配置如下：
PC 电脑：配置固定 IP 地址为192.168.11.101，属于192.168.11.x网段。
PLC 与 HMI：PLC（可编程逻辑控制器）和 HMI（人机界面）共用同一网段，其 IP 地址设置为192.168.11.102。
连接拓扑：PLC 通过交换机与 PC 电脑建立有线连接，形成局域网。由于两者处于同一网段且网络链路通畅，PC 电脑可直接访问 HMI 的控制界面，实现设备状态监控与指令下发。
正常连接方式一
笔记本测试：当笔记本电脑通过网线接入该交换机时，自动或手动获取同网段 IP 后，可正常 ping 通192.168.11.101（PC 电脑）和192.168.11.102（PLC 与 HMI），表明笔记本与局域网内设备的有线通信完全正常。
缺点：需要连接网线，当机器多或者距离较远时候,不太方便
二、普通 WIFI AP 连接方式
当引入无线 AP（接入点）实现无线连接时，网络配置发生变化，具体如下：
PC 电脑网络设置：同时启用有线和无线连接。其中，有线网卡保持192.168.11.101的固定 IP（用于与 PLC/HMI 通信）；无线网卡连接至普通 WIFI AP 后，设置固定 IP 为192.168.1.251，属于192.168.1.x网段。
笔记本电脑网络设置：通过无线方式连接至同一 WIFI AP，配置固定 IP 为192.168.1.250，与 PC 电脑的无线网卡处于同一网段。
通信状态：笔记本电脑可正常 ping 通 PC 电脑的无线 IP（192.168.1.251），表明两者的无线链路通畅；但无法 ping 通 PC 电脑的有线 IP（192.168.11.101）及 PLC/HMI 的 IP（192.168.11.102）。
原因分析：普通 WIFI AP 默认工作在路由模式时，会对不同网段（192.168.1.x与192.168.11.x）进行隔离，导致无线设备（笔记本）无法跨网段访问有线设备（PC、PLC、HMI），仅能在无线网段内通信。
三、桥接模式连接方式
为解决跨网段通信问题，采用二手 TP-LINK 设备设置桥接模式，具体配置如下：
设备选择：使用一台二手 TP-LINK 路由器作为桥接设备，其主要作用是消除网段隔离，实现无线与有线网络的无缝连接。

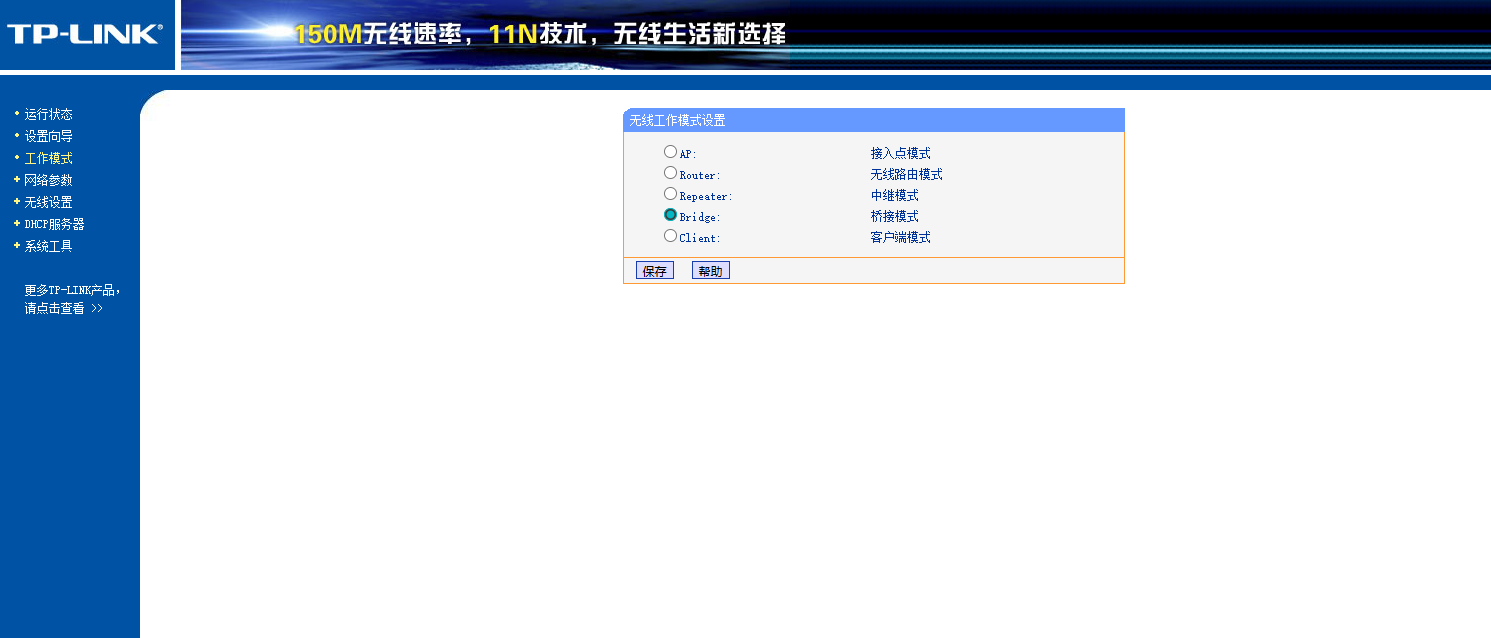

后台配置：通过浏览器访问路由器后台管理界面（默认 IP 为192.168.1.253），在网络设置中选择 “桥接模式”（即无线网桥模式），该模式下设备仅作为信号转发节点，不进行网段隔离。

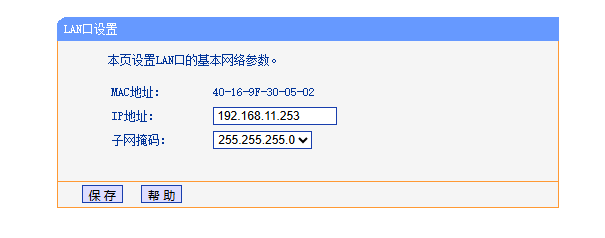

IP 地址设置：将桥接设备的 IP 地址配置为192.168.11.200，使其加入192.168.11.x网段（与 PC、PLC、HMI 同网段）。

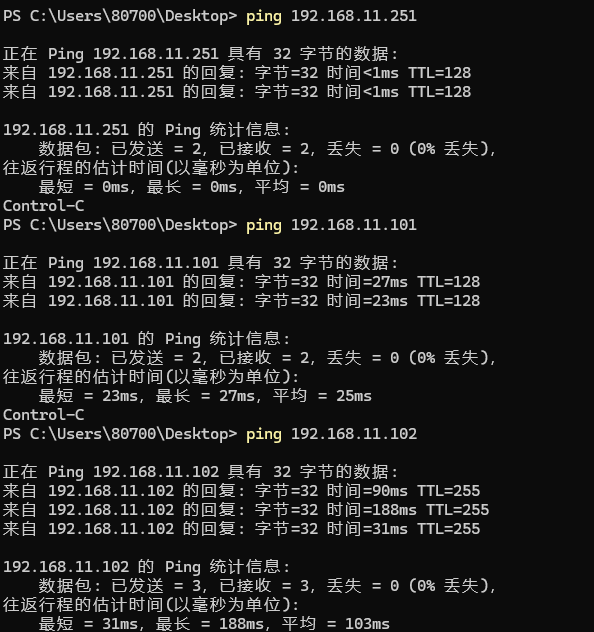

效果说明：配置完成后，无线设备（如笔记本）连接至该桥接 AP 时，可获取192.168.11.x网段 IP，从而直接与 PC 电脑（192.168.11.101）、PLC/HMI（192.168.11.102）进行跨有线 / 无线的通信，解决了普通 WIFI AP 模式下的网段隔离问题。
桥接模式直接通信的场景，而原始有线模式和普通 WIFI 模式则分别适用于纯有线组网和简单无线局域网场景。原始AP通讯必须要PC电脑和笔记本都连接路由器WIFI才可以通信,而同一交换机的HMI无法和笔记本通讯，桥接模式下pc和HMI无需连接无线只需要笔记本连接无线即可控制PC电脑和HMI，同一网段任意PC。
